با توسعه فناوری کوره مدرن ، تجهیزات کوره در مقیاس بزرگ و کارآمد و سایر نوآوری های فناوری نیازهای بالاتری را در مورد عملکرد و عمر مواد نسوز در کوره مطرح کرده است. به طور خاص ، الزامات مواد نسوز در سقف کوره بیشتر و بیشتر می شود. در حال حاضر ، ساختار بالای کوره دو روش سنگ تراشی را اتخاذ می کند ، یکی استفاده از آجرهای نسوز به شکل گوه برای سنگ تراشی قوس ، و دیگری استفاده از کاستانهای نسوز برای پیش ساخته کلی است. سقف کوره ای از ریخته گری انتگرال به دلیل ماهیت Castable محدود است ، و مواد آستر به راحتی می توان از بین بردن یا حتی فروپاشی در قطعات بزرگ ، بر زندگی کلی مواد نسوز تأثیر گذاشت. زمان ساخت و ساز نسبتاً طولانی نیز بر پیشرفت کلی ساخت و ساز سنگ تراشی تأثیر خواهد گذاشت. ساختار با استفاده از آجر های نسوز اغلب مستعد ساختار سنگ تراشی غیر منطقی ، استرس ناهموار بر قوس کلی و آجر محلی در حال سقوط یا فروپاشی است. به عنوان مثال ، برخی از مشکلات در بالای قوس کوره شاتل مشترک وجود دارد.
1: تغییرات استرس آجرهای نسوز سقف قوسی کوره شاتل
به عنوان یک کوره متناوب ، کوره شاتل ویژگی های تولید انعطاف پذیر و عملکرد مناسب را دارد و به طور گسترده ای مورد استفاده قرار می گیرد. کوره شاتل به طور کلی دارای حداکثر دمای عملیاتی 1650 درجه {1} درجه است. با افزایش دما ، آجرهای سقف قوس دار به دلیل گرما به دو انتهای دیواره جانبی بدن کوره گسترش می یابند. آجرهای مرکزی سقف قوسی از آجرهای سقف قوس دار در طرفهای چپ و راست فشرده می شوند و استرس اکستروژن را تشکیل می دهند و آجرهای مرکزی به لایه عایق فوقانی برداشته می شوند. هنگامی که کوره متوقف و خنک می شود ، آجرهای سقفی قوسی به سمت دو انتهای بدنه کوره کوچک می شوند و آجرهای مرکزی سقف قوس دار به دلیل گرانش سقوط می کنند. در همان زمان ، آنها توسط آجرهای سقفی قوسی در سمت چپ و راست کشیده می شوند و استرس کششی را تشکیل می دهند. کوره شاتل غالباً به طور متناوب اداره می شود و آجرهای مرکزی سقف قوس دار برای مدت طولانی در حالت انبساط حرارتی و انقباض قرار دارند. استرس فشاری و استرس کششی به طور مکرر عمل می کند ، و آجرهای مرکزی بارها و بارها برداشته می شوند و از بین می روند. هنگامی که استرس تا حدی جمع می شود ، ترک ها تا زمان شکستن ظاهر می شوند و باعث می شوند آجرهای سقف قوس دار از بین بروند ، بنابراین آجرهای مرکزی سقف قوس دار باید دارای خاصیت فشاری و کششی بالاتری باشند.
2. نقص آجرهای ساختار هواپیمای کوره شاتل

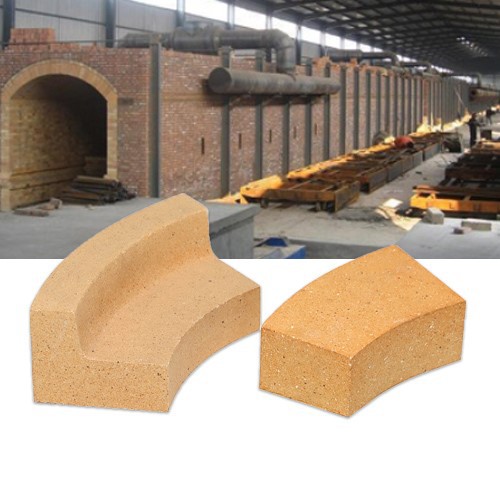

در حال حاضر ، کوره های شاتل به طور کلی از آجرهای توپ توخالی آلومینا برای ساخت طاق ها استفاده می کنند که سبک و با مقاومت بالا هستند. با این حال ، ساختار طاق فعلی از دو قسمت تشکیل شده است: آجر پا و آجر طاق. آجرهای قوس پا دارای سطح پشتیبانی تمایل به عنوان یک آجر ساختاری جدایی ناپذیر هستند که مستقیماً روی بدنه کوره و دیوارها از دو طرف به عنوان پشتیبانی از آجرهای طاق ساخته شده است. آجرهای طاق در یک شکل قوس پل توسط آجرهای مسطح گوه به شکل چندگانه ساخته شده اند و دو انتهای قوس بر روی سطح پشتیبانی شیب دار آجرهای پا قوس پشتیبانی می شوند. این نوع سنگ تراشی با یک سطح بالای قوس دار خطر زیادی از قوس کشویی به پایین دارد ، زیرا آجرهای قوس پا آجرهای ساختاری یکپارچه هستند که مستقیماً روی سطح آجری دیواری قرار می گیرند. هیچ نیروی خارجی در جهت افقی برای محدود کردن ضد لغزش آنها وجود ندارد. آنها تمایل دارند که به بیرون تحت مؤلفه افقی بالای قوس تحت فشار قرار بگیرند. علاوه بر این ، آجرهای قوس به دلیل گرما در شرایط دمای بالا گسترش می یابد ، که باعث فشردن آجرهای قوس روی آجرهای پا قوس می شود و فشار افقی آجرهای قوس پا را به شدت افزایش می دهد. هنگامی که رانش افقی از مقاومت اصطکاک استاتیک ذاتی در آجرهای پا قوس بیشتر باشد ، آجرهای قوس پا در امتداد سطح آجری دیواری می روند و باعث می شود قوس غرق شود و ترک کند. در این روش ، نه تنها مقدار زیادی از گرما در کوره از بین می رود ، در نتیجه باعث از بین رفتن حرارت بیشتر و راندمان حرارتی پایین تر می شود ، بلکه هنگامی که لغزش جانبی آجرهای پا قوس خیلی بزرگ است ، آجرهای قوس سقوط می کنند و در موارد شدید ، قوس فرو می ریزد و به طور جدی بر عمر سرویس کوره و تولید طبیعی تأثیر می گذارد. بنابراین ، ساختار هواپیما این آجر قوس آشکارا معیوب است و توانایی مقاومت در برابر رانش افقی را ندارد تا از کشویی آن جلوگیری کند.
3: راه حل هایی برای کشویی جانبی و فروپاشی آجرهای نسوز در سقف طاق
آسیب های ناشی از استرس درجه حرارت بالا را حل کنید. آجرهای مرکزی طاق به جای آجرهای توپ توخالی آلومینا توسط آجرهای سنگین جایگزین می شوند و چگالی بدن به بیش از 2.9 کیلوگرم در سانتی متر 3 افزایش می یابد و مقاومت فشاری در دمای اتاق از 10mPa به بیش از 100MPa افزایش می یابد. عملکرد درجه حرارت بالا بسیار بهبود یافته است ، که مقاومت فشاری و کششی آجرهای مرکزی طاق را به شدت بهبود می بخشد و شکستگی آجرهای مرکزی طاق را به دلیل استرس کاهش می دهد. آجرهای سنگین همچنین آجرهای گوه ای با انتهای بالایی بزرگتر و انتهای پایین تر هستند. اختلاف ضخامت بین انتهای بزرگ و انتهای کوچک کمتر از 10 میلی متر نیست. هنگام تخمگذار ، آجرهای سنگین بین آجرهای طاق در سمت مجاور خشک می شوند. سرهای بزرگ این دو آجر قفل شده است تا اطمینان حاصل شود که به دلیل گرانش سقوط نمی کنند. شکاف بین قسمتهای پایین دو آجر باقی مانده است و عرض شکاف {8} mm mm است و یک کمربند درز خشک را تشکیل می دهد که به صورت عمودی از مرکز طاق حرکت می کند. solution راه حل برای کشویی سمت آجرهای طاق ، تغییر ساختار هواپیما آجرهای گوه طاق به یک روش اتصال و تنونون است. آجرهای آستر همه از طریق برآمدگی های نیم دایره ای و شیارهای نیم دایره ای درگیر هستند. این می تواند از اتصال خوب و آب بندی طاق اطمینان حاصل کند ، و ساختار پایدار است و عمر طولانی دارد.
