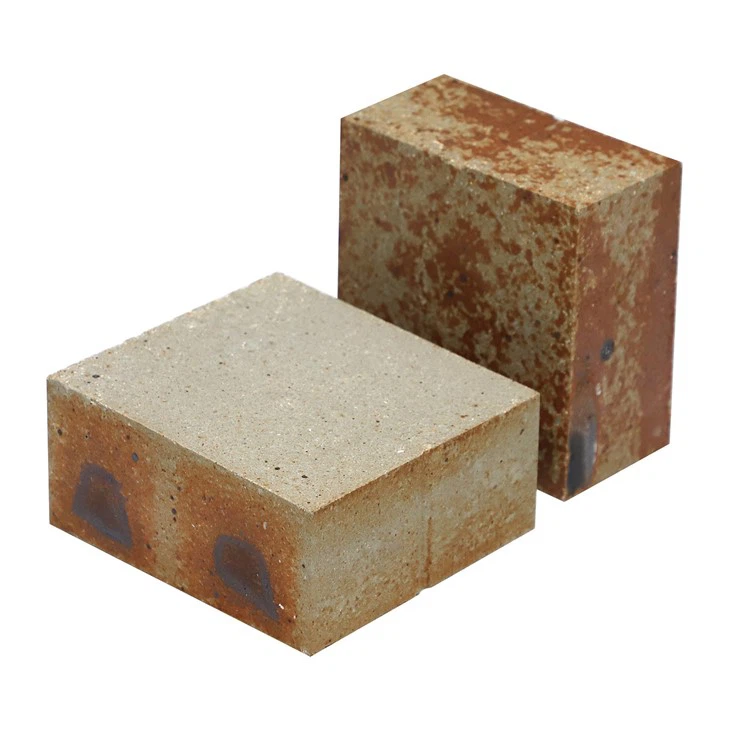

آجر SIC آلومینا
توضیحات
آجر آلومینا SIC یک ماده نسوز با کارایی بالا است که عمدتاً از آلومینا (Al2O3) و کاربید سیلیکون (SiC) به عنوان اجزای اصلی ترکیب شده با سایر مواد اولیه نسوز ساخته شده است.
ویژگی ها
1. مقاومت در برابر درجه حرارت بالا:
آجر SIC آلومینا می تواند در محیط های با دمای بالا و بالای 1600 درجه بدون نرم شدن یا تغییر شکل پایدار بماند و برای محیط های عملیاتی با دمای بسیار بالا مناسب باشد.
2. استحکام بالا و خواص ضد سایش:
افزودن کاربید سیلیکون باعث می شود آجرها سختی و مقاومت در برابر سایش بالایی داشته باشند و در دماهای بالا سایش مکانیکی را تحمل کنند.
3. مقاومت در برابر شوک حرارتی:
مقاومت در برابر شوک حرارتی عالی دارد و می تواند تغییرات سریع دما را بدون ترک خوردگی یا آسیب تحمل کند.
4-خواص آنتی اکسیدانی:
پایداری شیمیایی کاربید سیلیکون و اکسید آلومینیوم به آجر خاصیت ضد اکسیداسیون خوبی می دهد و حتی در محیط های اکسید کننده نیز پایدار می ماند.
5-مقاومت شیمیایی:
مقاومت بالایی در برابر سرباره اسیدی و قلیایی و مایعات فلزی دارد و برای محیط های بسیار خورنده مناسب است.
پارامترهای محصولات
|
نام تجاری خواص |
جی اس آی سی 60 |
JSIC65 |
JSIC70 |
|
|
نسوز (SK) |
38 |
39 |
39 |
|
|
ظاهری تخلخل (%) |
16 |
16 |
14 |
|
|
چگالی حجمی (گرم بر سانتیمتر مربع) |
2.5 |
2.7 |
2.8 |
|
|
قدرت خرد کردن سرد (MPa) |
70 |
90 |
110 |
|
|
@1400 درجه انبساط خطی حرارتی (%) |
0.74 |
0.59 |
||
|
@1500 درجه x2 ساعت تغییر خطی دائمی (%) |
±0.2 |
±0.2 |
±0.2 |
|
|
@{0}}.2MPa نسوز تحت بار (درجه) |
1400 |
1560 |
1600 |
|
|
شیمیایی ترکیب (%) |
Al2O3 |
58 |
68 |
70 |
|
سیو₂ |
27 |
16.5 |
15 |
|
|
Sic |
6 |
6.5 |
7 |
|
|
آهن₂O₃ |
1.8 |
1.7 |
1.5 |
|
فرآیند تولید
1. آماده سازی مواد خام: پودر آلومینا با خلوص بالا و پودر کاربید سیلیکون را به عنوان مواد اولیه اصلی انتخاب کنید.
2. مواد تشکیل دهنده و مخلوط: پودر آلومینا و پودر کاربید سیلیکون را به نسبت معینی مخلوط کنید و مقادیر مناسبی از چسب ها و مواد افزودنی را برای بهبود عملکرد آجرها اضافه کنید.
3. شکل دهی: مخلوط در قالب بارگذاری می شود و از طریق پرس خشک، پرس ایزواستاتیک یا اکستروژن به آجر تبدیل می شود.
4.dry: آجرهای تشکیل شده برای حذف رطوبت اضافی خشک می شوند. فرآیند خشک کردن باید یکنواخت باشد تا از ترک خوردن آجر جلوگیری شود.
5. پخت: فرآیند پخت در یک کوره با دمای بالا، معمولاً در دمای بالای 1500 درجه تا 1800 درجه انجام می شود تا از چگالی و پایداری آجر SIC آلومینا اطمینان حاصل شود.
6. خنک شدن: پس از تف جوشی، آجرها باید به تدریج سرد شوند تا از ترک و تغییر شکل ناشی از سرد شدن سریع و گرمایش سریع جلوگیری شود.
7. بازرسی کیفیت: انجام بازرسی کیفیت آجرهای کاربید سیلیکون آلومینیوم متخلخل، از جمله بازرسی ظاهری، اندازهگیری ابعاد و آزمایش عملکرد فیزیکی (مانند مقاومت فشاری، مقاومت در برابر سایش، پایداری شوک حرارتی و غیره).
برنامه محصولات
آجر SIC آلومینا به طور مداوم در حین استفاده یک لایه محافظ تشکیل می دهد، پوسته نمی شود یا شکسته نمی شود و عمر مفید آنها به میزان قابل توجهی افزایش می یابد. این به طور گسترده در خروجی کوره، منطقه ایمنی و منطقه انتقال بالایی استفاده می شود و بهترین انتخاب برای آجر آلومینا در کوره های دوار است.
تگ های محبوب: آجر آلومینا سیک، تولید کنندگان آجر آلومینا سیک چین، تامین کنندگان، کارخانه
یک جفت
آجر سیلیس ذوب شدهشما نیز ممکن است دوست داشته باشید
ارسال درخواست
